在工業 4.0 和智能制造的浪潮中，工業機器視覺技術正以前所未有的速度蓬勃發展，成為推動制造業轉型升級的關鍵力量。而在這一技術體系中，工控機作為核心計算平臺，猶如智慧的中樞，發揮著至關重要的作用。
工控機不僅為機器視覺系統提供了強大的運算能力和穩定的運行環境，更是連接各個硬件組件、實現復雜視覺算法的關鍵橋梁。今天，就讓我們深入探討工控機在工業機器視覺中的應用奧秘。

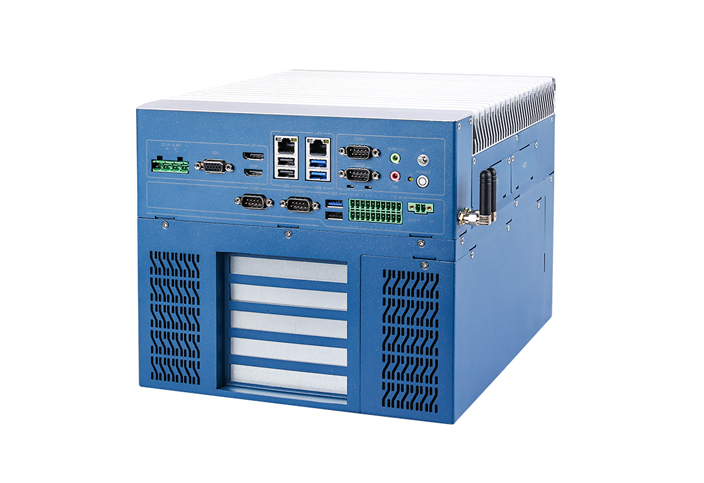

觸想工控機
一、工業機器視覺系統的架構剖析
一個典型的工業機器視覺系統宛如一座精密的大廈，由多個關鍵部件協同構建而成。光源作為系統的 “照明師”，通過精心設計的光照方案，為目標物體提供均勻、適宜的光線，凸顯其特征細節，為后續的圖像采集奠定基礎。鏡頭則如同 “眼睛” 的晶狀體，負責將目標物體清晰成像于相機的感光元件上，其光學性能直接影響圖像的分辨率和清晰度。相機，作為圖像的 “采集者”，將光信號轉化為電信號，進而生成數字圖像。不同類型的相機，如面陣相機、線陣相機，在幀率、分辨率等參數上各有千秋，適用于不同的應用場景。
圖像處理軟件堪稱系統的 “智慧大腦”，它運用各種復雜的算法對采集到的圖像進行分析、處理，提取目標物體的關鍵特征，如尺寸、形狀、顏色、位置等。而 PLC 機器人通訊及輸入輸出單元則像 “神經末梢”，負責與外部設備進行信息交互，實現對生產過程的精準控制。在這個龐大的系統架構中，工控機處于核心樞紐位置，它不僅要協調各個部件的協同工作，還要為圖像處理軟件提供強大的運算支持，確保整個系統高效、穩定地運行。
二、工控機在工業機器視覺中的關鍵應用場景
1、產品外觀缺陷檢測，工業生產線上的 “質量衛士”：在現代工業生產中，產品外觀質量是衡量產品品質的重要指標之一。以電子制造行業為例，手機外殼的微小劃痕、焊點的虛焊漏焊、電子元器件的缺件錯件等缺陷，都可能影響產品的性能和用戶體驗。工控機憑借其強大的圖像處理能力，能夠快速、準確地對產品外觀進行檢測。它可以同時處理多臺相機采集到的高清圖像，通過預設的缺陷特征模型，對圖像中的每個像素點進行分析比對，一旦發現異常，立即發出警報并記錄相關信息。據統計，采用基于工控機的機器視覺檢測系統，產品外觀缺陷檢測的準確率可達 99% 以上，大大提高了產品質量和生產效率。
2、尺寸測量與精度控制，工業制造的 “精準標尺”：在機械加工、汽車制造等行業，對零部件的尺寸精度要求極為嚴格。傳統的人工測量方式不僅效率低下，而且受人為因素影響較大，難以滿足高精度、大批量生產的需求。工控機結合機器視覺技術，為尺寸測量與精度控制提供了完美解決方案。通過對相機采集的零部件圖像進行幾何分析，工控機能夠快速計算出零部件的各項尺寸參數，并與設計標準進行實時比對。一旦發現尺寸偏差超出允許范圍，立即調整生產設備的運行參數，實現對生產過程的閉環控制。例如，在汽車發動機缸體的生產過程中，利用工控機進行尺寸測量和精度控制，可將缸體孔徑的加工精度控制在 ±0.01mm 以內，確保發動機的性能和可靠性。
3、視覺引導與定位，工業機器人的 “智慧導航”：在工業自動化生產中，工業機器人需要準確地抓取、搬運和裝配各種零部件。然而，在實際生產環境中，零部件的位置和姿態往往存在一定的隨機性，這給機器人的操作帶來了挑戰。工控機通過機器視覺系統，為工業機器人提供精準的視覺引導與定位信息。它可以實時識別零部件的位置、姿態和形狀，計算出機器人末端執行器的最佳運動路徑，并將這些信息傳輸給機器人控制器。機器人根據接收到的指令，快速、準確地完成抓取、搬運和裝配任務。在 3C 產品制造行業，基于工控機的視覺引導系統使工業機器人的裝配精度達到了 ±0.05mm，大大提高了生產效率和產品質量。
4、 字符識別與條碼讀取，工業物流的 “信息紐帶”：在工業物流領域，產品的追溯、庫存管理和自動化分揀等環節都離不開字符識別與條碼讀取技術。工控機搭載先進的 OCR(光學字符識別)和條碼識別算法，能夠快速、準確地識別產品表面的字符、數字和條碼信息。無論是在高速運行的物流輸送線上，還是在復雜的倉儲環境中，工控機都能穩定地工作，確保信息的準確采集和傳輸。例如，在電商物流的自動化分揀系統中，基于工控機的字符識別與條碼讀取設備每小時可處理數萬件包裹，大大提高了分揀效率和準確性，降低了人工成本。
三、工控機在工業機器視覺上應用的優勢
1、強大的運算能力，復雜視覺算法的 “強力引擎”：工業機器視覺應用中，圖像處理和分析往往涉及到大量的數據運算和復雜的算法模型，如邊緣檢測、特征提取、目標識別、深度學習算法等。工控機配備高性能的處理器(如 Intel Xeon 系列、AMD Ryzen Threadripper 系列)、大容量的內存(32GB、64GB 甚至更高)以及專業的圖形處理單元(GPU)，能夠為這些復雜算法提供強大的運算支持。以深度學習目標檢測算法為例，工控機搭載 NVIDIA Tesla 系列 GPU，可將圖像識別速度提高數十倍甚至上百倍，大大縮短了檢測時間，提高了生產效率。
2、穩定可靠的運行，工業生產的 “堅固基石”：工業生產環境通常較為惡劣，存在高溫、高濕、粉塵、震動、電磁干擾等諸多不利因素。工控機在設計和制造過程中，充分考慮了這些環境因素，采用了堅固耐用的金屬外殼、高效的散熱系統、抗震動抗沖擊的結構設計以及嚴格的電磁兼容性(EMC)標準。這些措施確保了工控機能夠在惡劣的工業環境中長時間穩定可靠地運行，為工業機器視覺系統的持續工作提供了堅實保障。據統計，工業級工控機的平均無故障運行時間(MTBF)可達數萬小時，遠遠高于普通商用計算機。
3、豐富的接口與擴展性，系統集成的 “萬能鑰匙”：工業機器視覺系統往往需要與多種外部設備進行連接和通信，如相機、鏡頭、光源、PLC、機器人、傳感器等。工控機具備豐富的接口類型，包括 USB 3.0/3.1/4.0、GigE Vision、Camera Link、CoaXPress、RS-232/485、Ethernet、PCIe 等，能夠滿足不同設備的連接需求。同時，工控機還具有良好的擴展性，用戶可以根據實際應用需求，通過 PCIe 插槽擴展圖像采集卡、GPU 加速卡、數據采集卡等功能模塊，靈活定制系統配置，實現系統性能的升級和功能的擴展。
4、靈活的軟件兼容性，算法創新的 “肥沃土壤”：在工業機器視覺領域，軟件算法的創新和優化是推動技術發展的核心動力。工控機運行的操作系統(如 Windows Embedded、Linux 等)具有廣泛的軟件兼容性，支持各種主流的機器視覺開發平臺和算法庫，如 OpenCV、Halcon、VisionPro 等。這使得開發者能夠根據具體應用需求，靈活選擇合適的開發工具和算法，進行高效的算法開發和優化。同時，工控機還能夠方便地集成第三方軟件和定制化應用程序，實現與企業現有信息系統的無縫對接，為工業機器視覺的智能化應用提供了廣闊的發展空間。
四、工控機在工業機器視覺應用中的挑戰與應對策略
1.、高性能需求與成本控制的平衡難題：隨著工業機器視覺應用場景的不斷拓展和對檢測精度、速度要求的日益提高，對工控機的性能需求也越來越高。然而，高性能的工控機往往伴隨著較高的成本，這給企業的大規模應用帶來了一定的經濟壓力。為了應對這一挑戰，企業在選型時應根據實際應用需求，合理配置工控機的硬件參數，避免過度追求高性能而造成資源浪費。同時，可以選擇性價比高的工控機品牌和產品，通過與供應商建立長期合作關系、集中采購等方式降低采購成本。此外，隨著技術的不斷進步，一些新興的硬件技術和架構，如異構計算、邊緣計算等，也為在保證性能的前提下降低成本提供了新的思路和解決方案。
2、工業環境適應性的嚴苛考驗：盡管工控機在設計上已經充分考慮了工業環境的適應性，但在一些極端惡劣的工業環境中，如高溫高壓的化工生產車間、強電磁干擾的變電站等，工控機仍然可能面臨性能下降、故障頻發等問題。為了確保工控機在惡劣環境下的穩定運行，一方面需要在硬件選型時選擇具有更高防護等級(如 IP65、IP67)、更強抗干擾能力的工控機產品，并采取有效的散熱、防塵、防潮、抗震動等措施。另一方面，可以通過軟件算法對采集到的數據進行實時監測和異常診斷，及時發現并解決潛在的問題，提高系統的可靠性和穩定性。
3、數據安全與隱私保護的重要課題：在工業機器視覺應用中，工控機需要處理和存儲大量的生產數據和圖像信息，這些數據往往包含企業的核心商業機密和用戶的隱私信息。一旦數據泄露，將給企業帶來巨大的經濟損失和聲譽風險。因此，數據安全與隱私保護成為工控機應用中不容忽視的重要問題。企業應采取一系列有效的數據安全防護措施，如加強網絡安全防護，設置防火墻、入侵檢測系統等;對數據進行加密存儲和傳輸，采用 SSL/TLS 加密協議、AES 加密算法等;建立完善的數據訪問權限管理機制，嚴格控制數據的訪問和使用權限;定期進行數據備份和恢復演練，確保數據的安全性和完整性。
工控機作為工業機器視覺系統的核心組成部分，在推動工業自動化、提高生產效率、保障產品質量等方面發揮著不可替代的重要作用。隨著人工智能、大數據、5G 等新興技術與工業機器視覺的深度融合，工控機將面臨更高的性能要求和更廣闊的應用前景。
未來，工控機將朝著更高性能、更低功耗、更小體積、更智能化的方向發展，不斷滿足工業機器視覺領域日益增長的復雜應用需求。同時，我們也應清醒地認識到工控機在應用過程中面臨的挑戰，通過技術創新、合理選型、優化管理等手段，充分發揮工控機的優勢，為工業機器視覺技術的持續發展和智能制造的全面升級貢獻力量。
